AR Clip Mapper

Captura un mapa VPS de un lugar con la app AR Clip en tu iPhone y comprueba lo bien que localiza.

AR Clip es un visor WebAR que además captura mapas para AR Clip VPS.

Instalar la app​

  1. Instala AR Clip desde la App Store. No necesitas LiDAR.
  2. Abre la app y toca VPS Map.

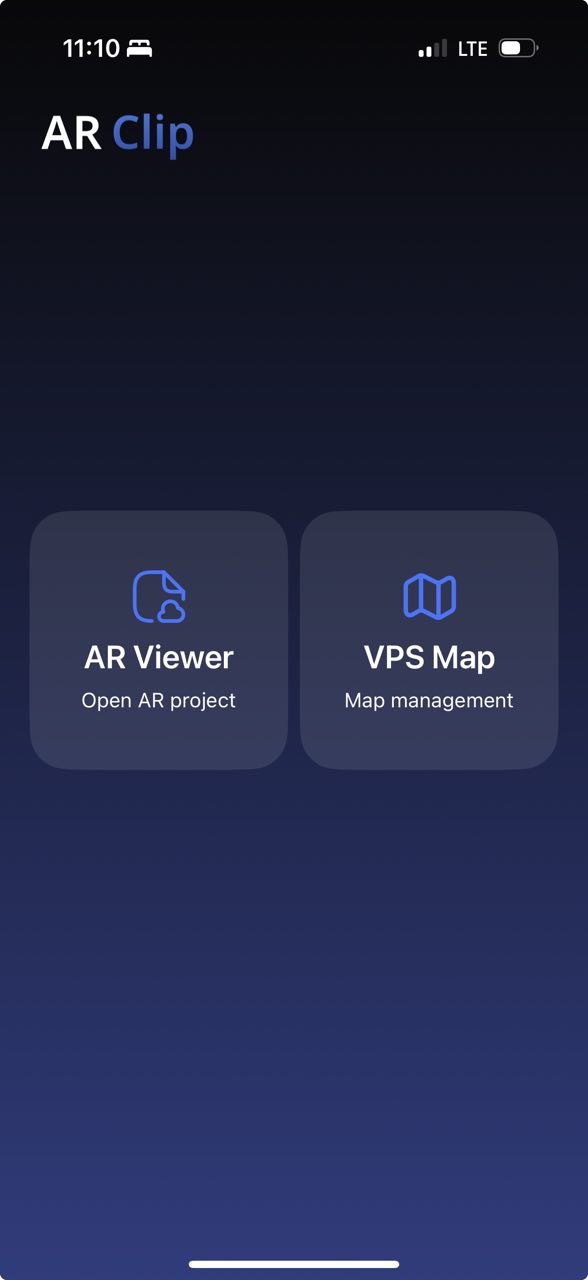

Selección del modo VPS Map en AR Clip
Android

Los mapas solo se capturan con la app para iOS. La app para Android no captura mapas.

Iniciar sesión​

  1. Inicia sesión con tu cuenta de arclip.design.
  2. Elige tu organización y tu equipo.

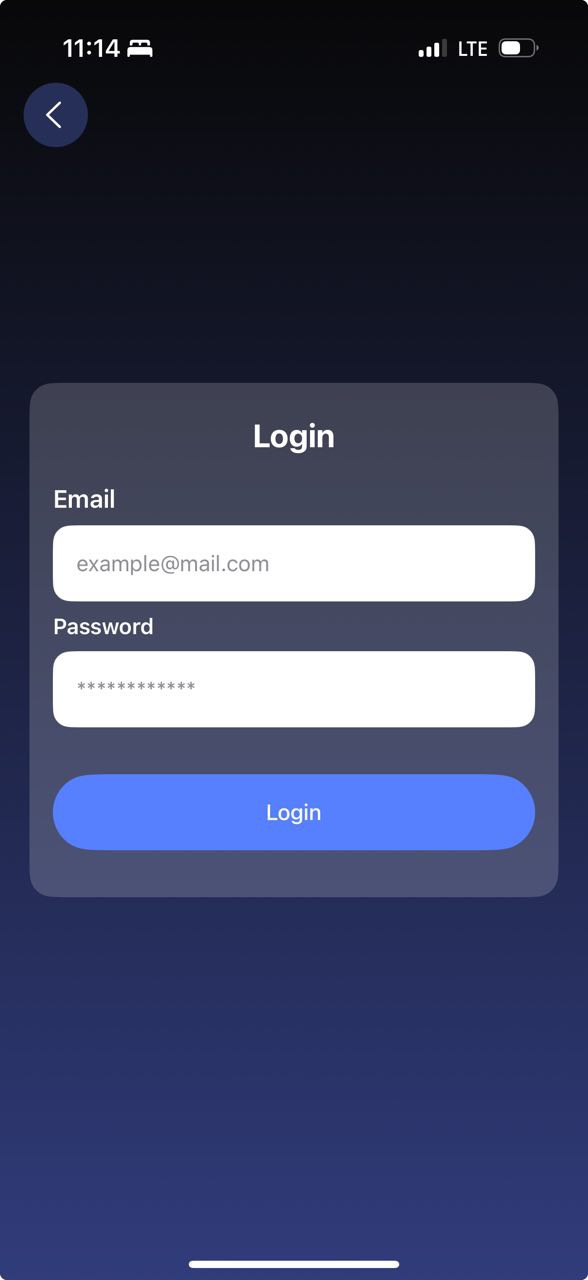

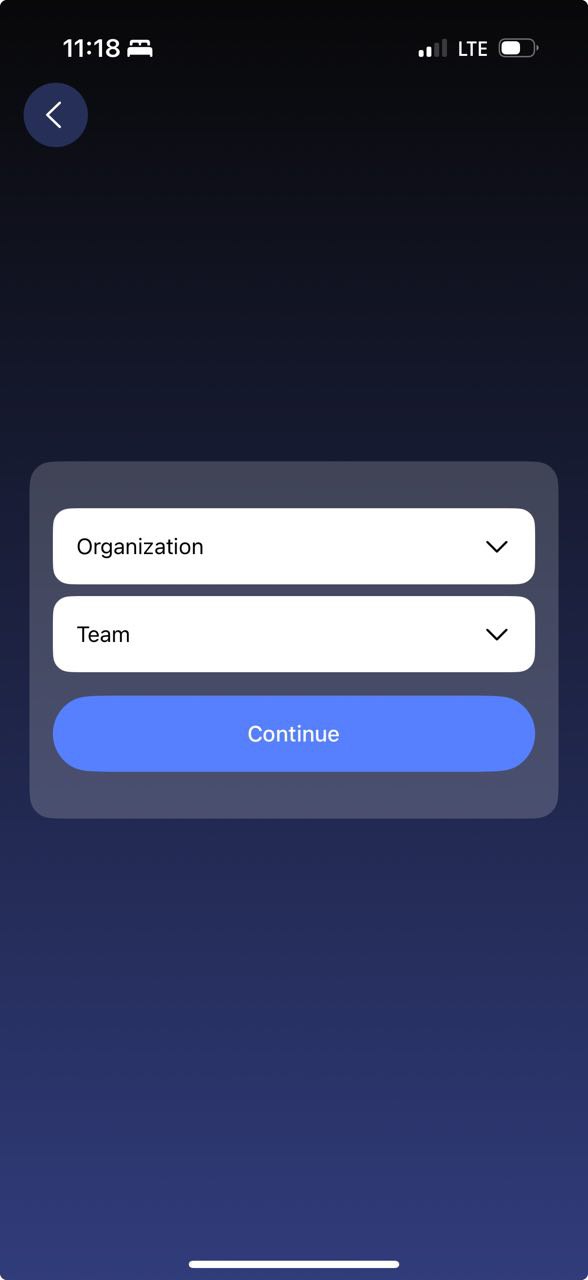

Inicio de sesión en AR ClipSelección de organización y equipo

Crear un mapa​

La pantalla de inicio muestra tus mapas con su estado, nombre, ID y fecha de creación.

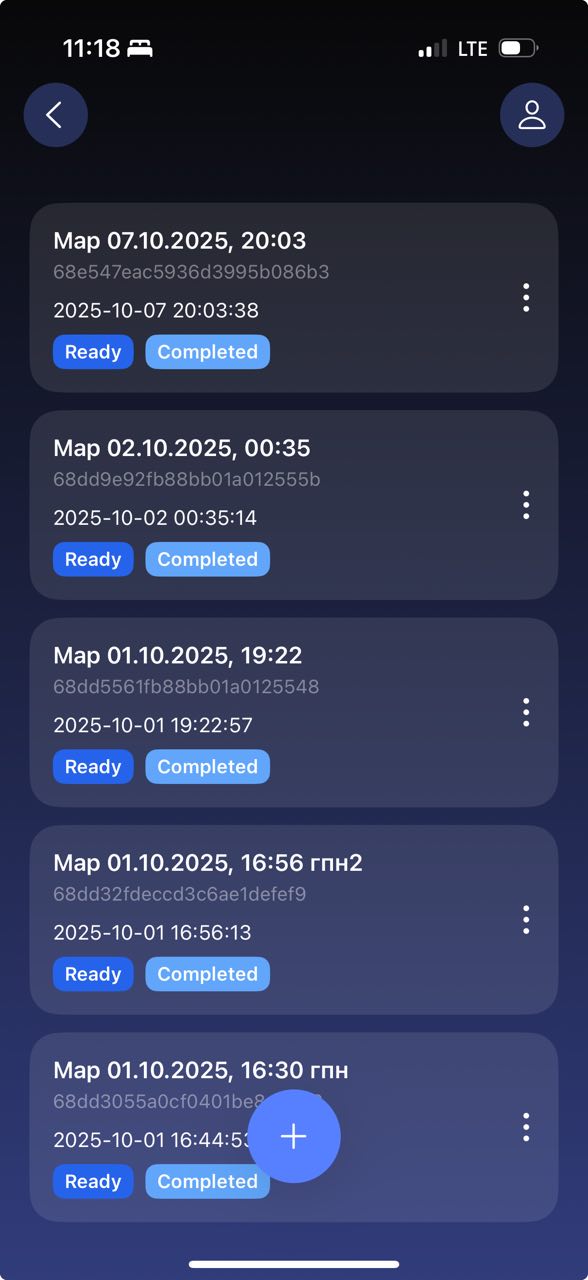

Lista de mapas en AR Clip
  1. Toca el botón + en la parte inferior de la pantalla.
  2. Permite el acceso a la cámara. Un cuadro de diálogo muestra la precisión de tu GPS.

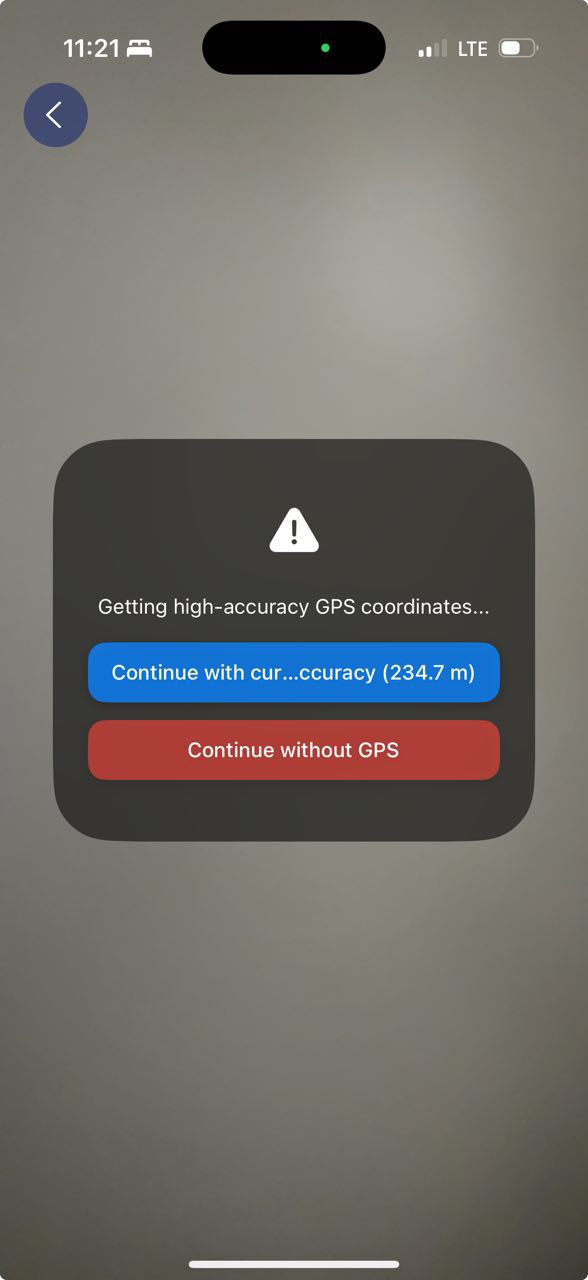

Inicio de la captura y precisión del GPS
El GPS es opcional

Si la precisión es peor que 50 m, toca Continue without GPS. Esperar un poco o dar un paseo puede mejorarla.

  1. Elige un modo de captura:
    • Real-time mode: la app captura un fotograma cada segundo.
    • Manual mode: capturas tú cada fotograma.

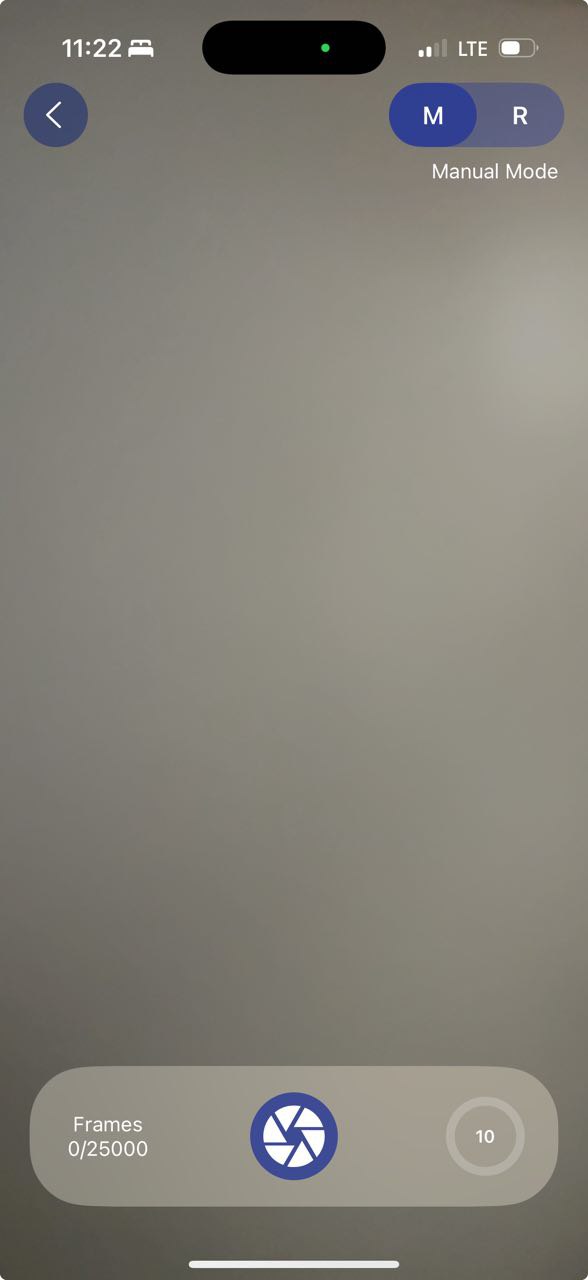

Pantalla de captura en AR Clip
  1. Mueve el teléfono despacio. En la pantalla aparecen puntos característicos (feature points): zonas con detalle que la app puede reconocer. Cuanto más densos sean, más textura tiene la escena.

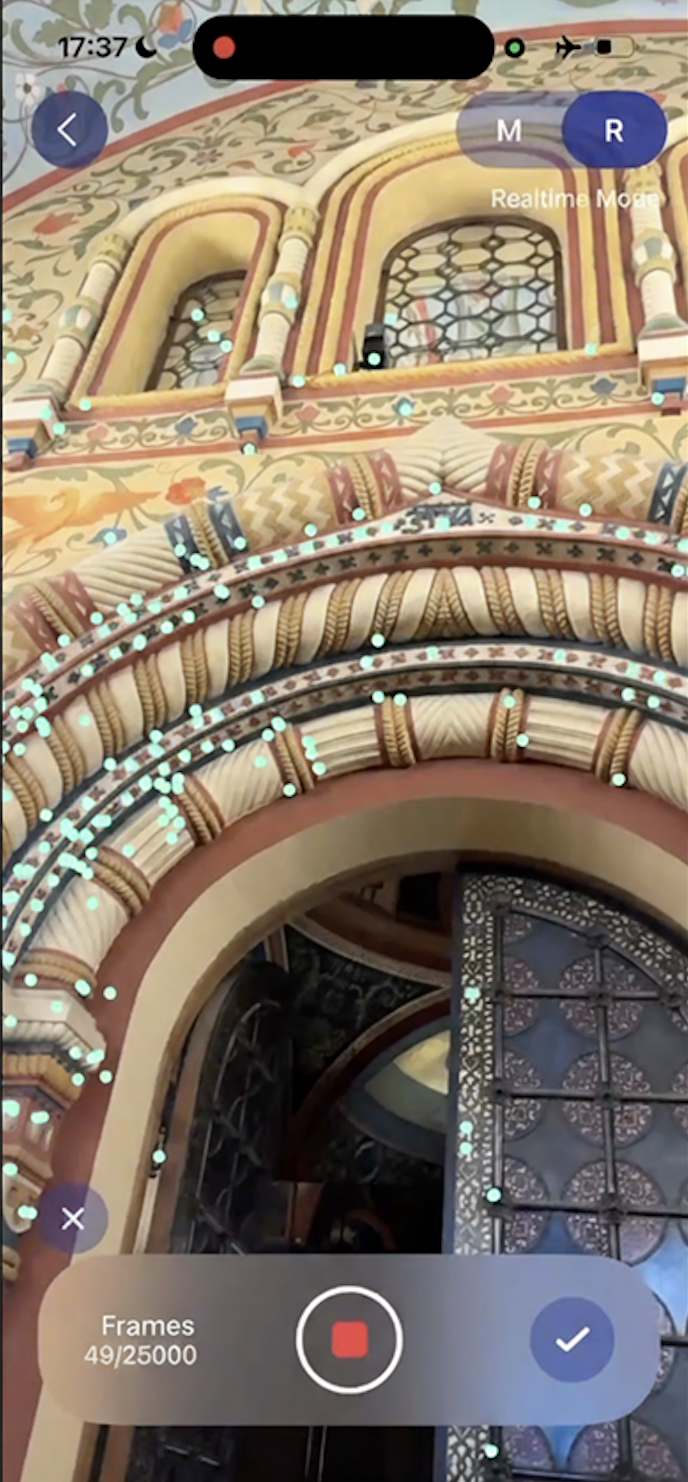

Puntos característicos durante la reconstrucción
  1. Toca Finish para subir la captura al servidor.

Comprobar el mapa​

Abre el menú de cualquier mapa.

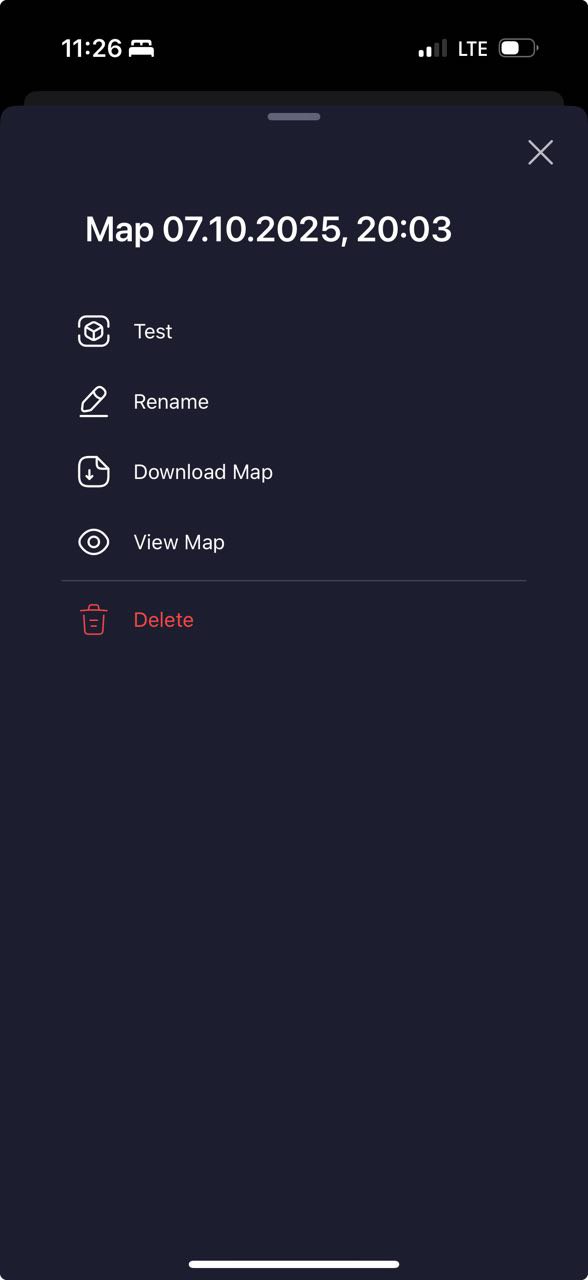

Menú contextual de un mapa en AR Clip

Ver la nube de puntos​

Elige View Map → PLY para ver lo densa que es la reconstrucción.

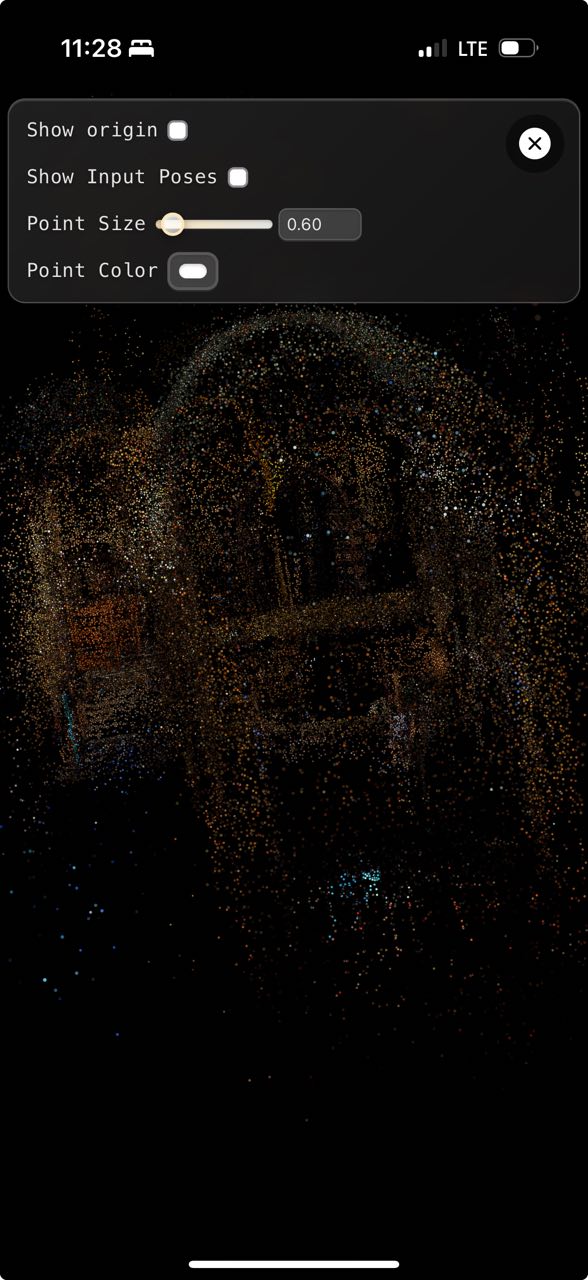

Vista previa de la nube de puntos (PLY)

Probar la localización​

Toca Localization Test y apunta la cámara a la zona que has capturado.

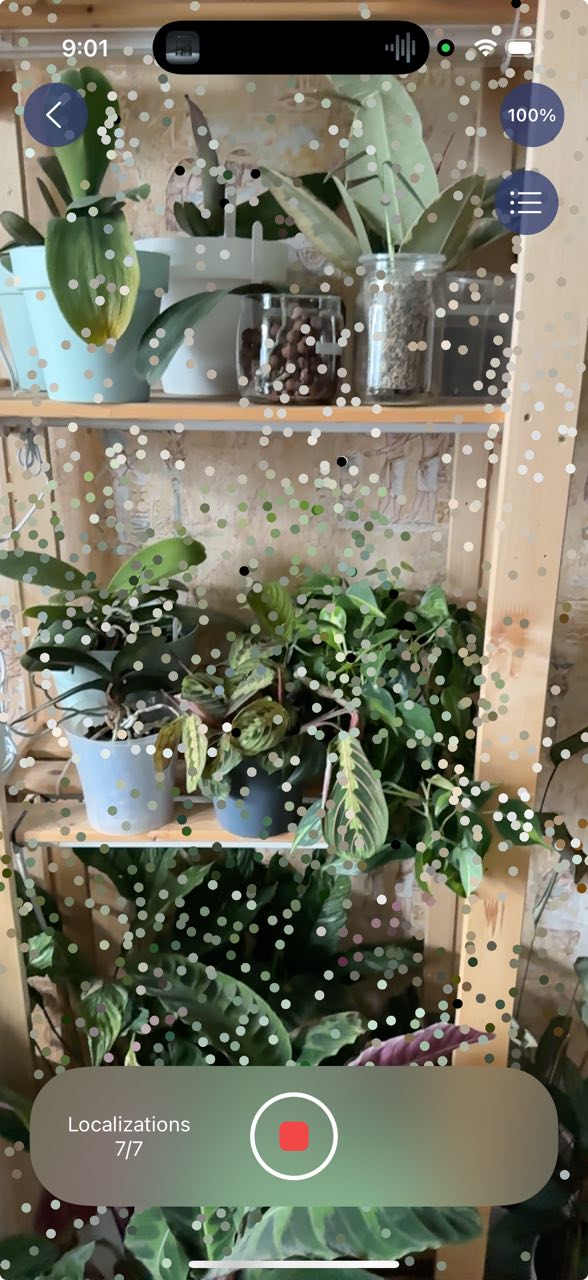

Prueba de localización con los puntos visibles

Puedes cambiar la opacidad de la nube de puntos y leer los registros.

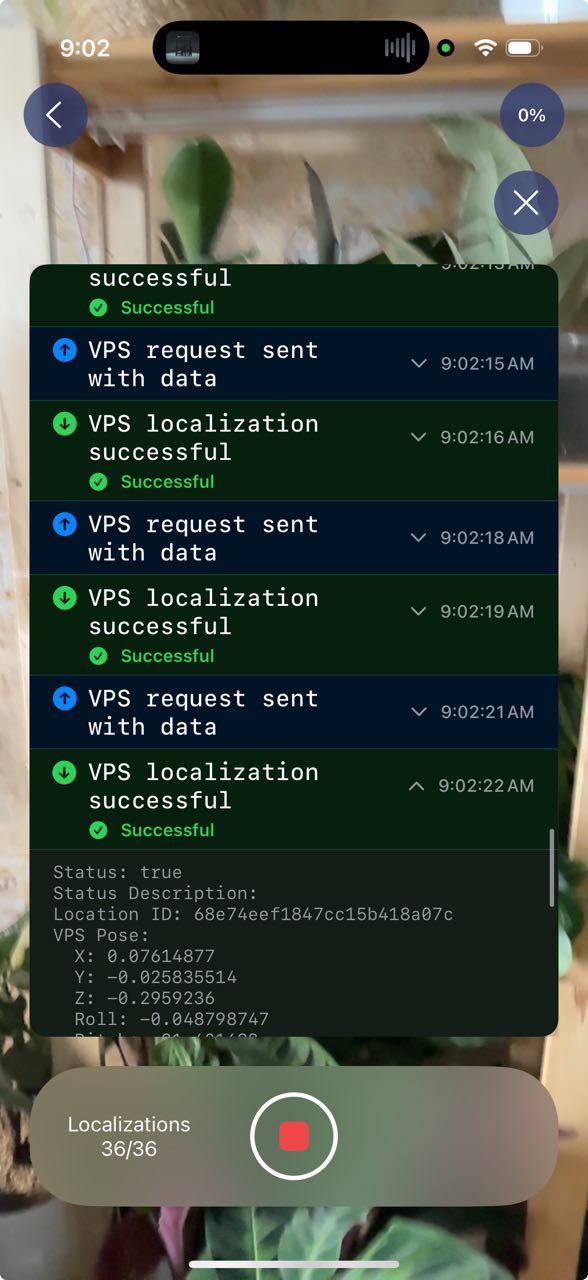

Opciones de visualización y registros

Siguiente: Mapeo avanzado — crea mapas a partir de fotos, escaneos LiDAR, vídeo o modelos CAD.
